介损测量是绝缘试验中很基本的方法，可以有效地发现电器设备绝缘的整体受潮劣化变质，以及局部缺陷等。在电工制造、电气设备安装、交接和预防性试验中都广泛应用。变压器、互感器、电抗器、电容器以及套管、避雷器等介损的测量是衡量其绝缘性能的最基本方法。
HM5006抗干扰介质损耗测试仪突破了传统的电桥测量方式，采用变频电源技术，利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算；达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便；电源采用大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压，可提供最高10千伏的电压；自动滤除50Hz干扰，适用于变电站等电磁干扰大的现场测试。广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。
HM5006抗干扰介质损耗测试仪突破了传统的电桥测量方式，采用变频电源技术，利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算；达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便；电源采用大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压，可提供最高10千伏的电压；自动滤除50Hz干扰，适用于变电站等电磁干扰大的现场测试。广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。
全自动抗干扰异频介质损耗测试仪技术参数 Technical Parameter
| 准确度 | Cx: ±（读数×1%+1pF） tgδ: ±（读数×1%+0.00040） |
抗干扰指标 | 变频抗干扰，在200%干扰下仍能达到上述准确度 |
| 电容量范围（内施高压） | 3pF～60000pF/10kV 60pF～1μF/0.5kV |
电容量范围（外施高压） | 3pF～1.5μF/10kV 60pF～30μF/0.5kV |
| 分辨率 | 最高0.001pF，4位有效数字 |
tgδ范围 | 不限，分辨率0.001%，电容、电感、电阻三种试品自动识别 |
| 试验电流范围 | 10μA～1A | ||
| 内施高压 | |||
| 设定电压范围 | 0.5～10kV | 最大输出电流 | 200mA |
| 升降压方式 | 连续平滑调节 | 频率精度 | ±0.01Hz |
| 试验频率 | 45、50、55、60、65Hz单频；45/55Hz、55/65Hz、47.5/52.5Hz自动双变频 | ||
| 外施高压 | |||
| 正接线时最大试验电流1A，工频或变频40-70Hz | |||
| 反接线时最大试验电流10kV/1A，工频或变频40-70Hz | |||
| 其他参数 | |||
| CVT自激法低压输出 | 输出电压3～50V输出电流3～30A | 测量时间 | 约40s，与测量方式有关 |
| 输入电源 | 180V～270VAC，50Hz±1%，市电或发电机供电 | ||
| 计算机接口 | 标准RS232接口 | 打印机 | 炜煌A7热敏微型打印机 |
| 工作环境 | 温度 -10℃～50℃ 湿度<90% |
体积重量 | 460×360×350mm 28kg |
全自动抗干扰异频介质损耗测试仪选型参考 Selection Reference
全自动抗干扰异频介质损耗测试仪特点优势 -Selection Reference
- 具备CVT的自激法测试，一次接线，同时测量C1、C2的电容和tgδ。
- 具有反接线低压屏蔽功能，在CVT母线接地情况下，对C11可进行不拆线10kV反接线介损测量。
- 具有外施电压和外加CN的测量功能。
- 仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损测量。
- 采用变频技术来消除现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。
- 过流保护功能，在试品短路或击穿时仪器不受损坏。
- 内附标准电容和高压电源，便于现场测试，减少现场接线。
- 仪器采用大屏幕液晶显示器，测试过程通过汉字菜单提示操作。

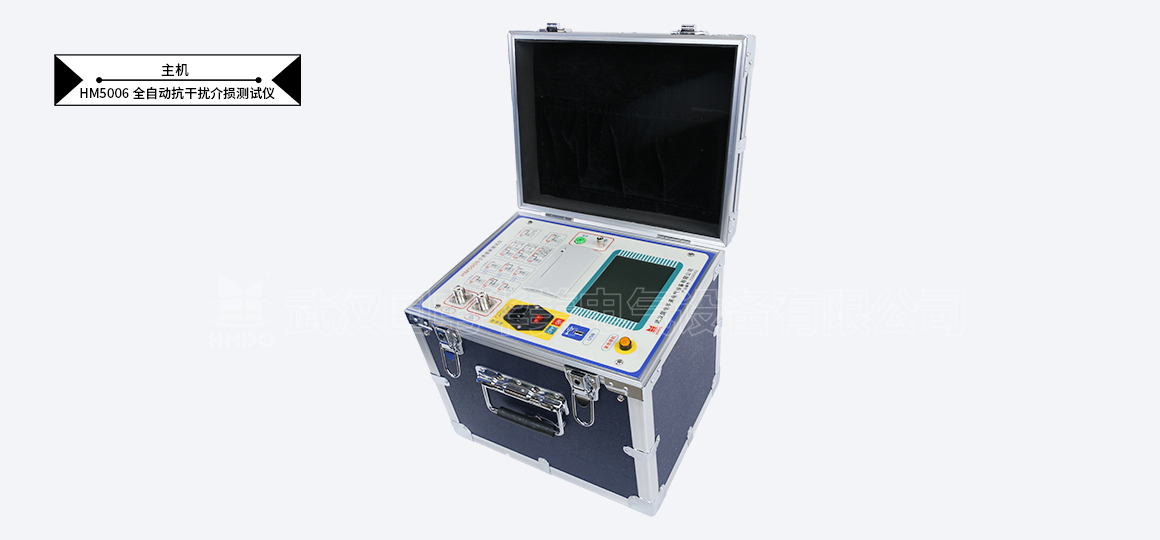

全自动抗干扰异频介质损耗测试仪产品图集 Product Atlas
产品附件图
