HM5008有载分接开关是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视。依据行标《DL/T846.8—2004有载分接开关测试仪》，要求检查有载分接开关的动作顺序，测量切换时间等。为此，我公司成功的研制了变压器有载分接开关参数测试仪器，该仪器主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。
HM5008 变压器有载分接开关测试仪 智能化程度高，全部中文菜单提示，操作简单。仪器体积小，重量轻，抗干扰能力强，大大减轻了现场工作人员的劳动强度，是发供电单位，变压器制造行业保障安全生产，提高产品质量的理想仪器。
HM5008 变压器有载分接开关测试仪 智能化程度高，全部中文菜单提示，操作简单。仪器体积小，重量轻，抗干扰能力强，大大减轻了现场工作人员的劳动强度，是发供电单位，变压器制造行业保障安全生产，提高产品质量的理想仪器。
变压器有载分接开关测试仪技术参数 Technical Parameter
| 数据采用通道 | 6通道 |
采用频率 |
10KHz/s |
| 输出电流 | ≥1A，3通道 |
||
| 测量范围 | 过渡电阻：0.5Ω～20Ω 过渡时间：≤250ms |
||
测量精度 |
过渡电阻：±(5%+3字)； 过渡时间：±(0.1%+1字) |
时间误差 | Δ≤±1% |
| 显示器 | 15.7寸带背光宽温液晶 | 电源 | 220V ±10% 功率£200W |
| 处理部分 | 内置嵌入式PC-104工控机 |
||
| 尺寸 | 410mm*320mm *200mm | 重量 | 5kg |
变压器有载分接开关测试仪选型参考 Selection Reference
变压器有载分接开关测试仪特点优势 -Selection Reference
1.主机
1.1 立式机箱结构，重量轻、携带方便。
1.2 内置精密恒流源，具有完善可靠的保护电路。
1.3 可带绕组测试或不带绕组测试。
1.4 内置嵌入式PC-104工控机，速度快，存储容量大。
1.6 内置面板式热敏打印机。
2.操作界面
2.15.7寸带背光宽温液晶，阳光下清晰显示。
2.2 图形和文本显示结果。
2.3 中文菜单式操作界面。
2.4 T9输入法，可输入数字、字母、汉字及各种符号。
3.数据存储
3.1 主机存储容量1G，可存储上万组测试数据。
3.3 U盘数据同步功能，便捷的数据交换。
3.4 可直接打开U盘上的数据文件。
3.5 树形存储结构，按站名、编号、分接位存储，数据查询方便。
4.联机功能
4.1 配有Windows版《OTS数据管理软件》。
4.2 具备USB和RS232联机功能。
4.3 完善的PC数据管理分析功能。
4.4 PC联机模式下可完成数据导入或现场测试。
5.软件升级
5.1 USB或RS-232联机升级。
5.2 现场可使用U盘升级。
1.1 立式机箱结构，重量轻、携带方便。
1.2 内置精密恒流源，具有完善可靠的保护电路。
1.3 可带绕组测试或不带绕组测试。
1.4 内置嵌入式PC-104工控机，速度快，存储容量大。
1.6 内置面板式热敏打印机。
2.操作界面
2.15.7寸带背光宽温液晶，阳光下清晰显示。
2.2 图形和文本显示结果。
2.3 中文菜单式操作界面。
2.4 T9输入法，可输入数字、字母、汉字及各种符号。
3.数据存储
3.1 主机存储容量1G，可存储上万组测试数据。
3.3 U盘数据同步功能，便捷的数据交换。
3.4 可直接打开U盘上的数据文件。
3.5 树形存储结构，按站名、编号、分接位存储，数据查询方便。
4.联机功能
4.1 配有Windows版《OTS数据管理软件》。
4.2 具备USB和RS232联机功能。
4.3 完善的PC数据管理分析功能。
4.4 PC联机模式下可完成数据导入或现场测试。
5.软件升级
5.1 USB或RS-232联机升级。
5.2 现场可使用U盘升级。

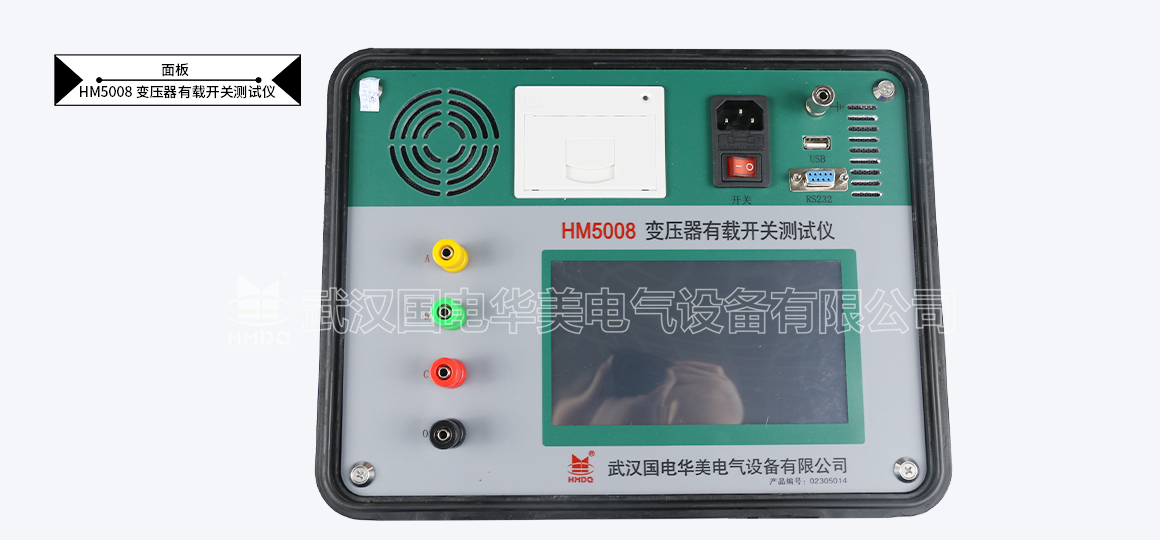

变压器有载分接开关测试仪产品图集 Product Atlas
产品附件图
