HM160GIS无局放故障模拟试验装置用于模拟GIS内部各种放电现象，适用于GIS局放带电检测的试验研究、仪器考核
GIS无局放故障模拟试验装置技术参数 Technical Parameter
- 技术参数：
- 电压等级：110～500kV；
- 局放量：≤1pC；
- 调节方式：手动、电动；
- 耦合电容量：50pF；
- 放电模拟：尖端5～800pC，颗粒0.1～10pC，悬浮100～20000pC，气隙10～1000pC，沿面10～1000pC。
GIS无局放故障模拟试验装置选型参考 Selection Reference
GIS无局放故障模拟试验装置特点优势 -Selection Reference
- 真实性好：按实体GIS设计，真实模拟GIS内部的各种局放故障。
- 整体性好：升压变压器及耦合电容等高压设备内置于GIS。
- 故障模拟：可模拟GIS尖端、悬浮、气隙、颗粒、沿面等放电类型，多种放电可复合产生。
- 放电可控：可任意选择放电种类，控制各放电信号的起始电压、熄灭电压和放电强度。
- 检测多样化：可为脉冲电流、特高频、超声波、高频、SF6气体分析等技术检测提供试验平台。
- 计量传递：内建脉冲电流法相关耦合、校验单元，可同步检测。
- 稳定性好：各放电模块可重复使用，放电特征稳定。
- 操作便捷：各类故障的产生及消失，可在装置外直接调控。
- 盆子多样化：盆式绝缘子设有全屏蔽、裸盆、浇注口等多种型式。
- 可视化：内置红外视频探头，方便观察内部状态，捕捉放电视频。
- 传感器内置：内置特高频传感器，方便与被检仪器进行比对。

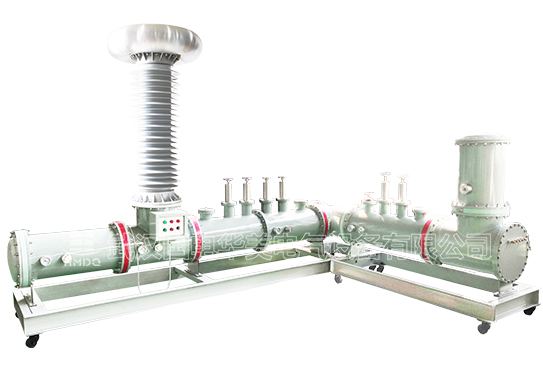

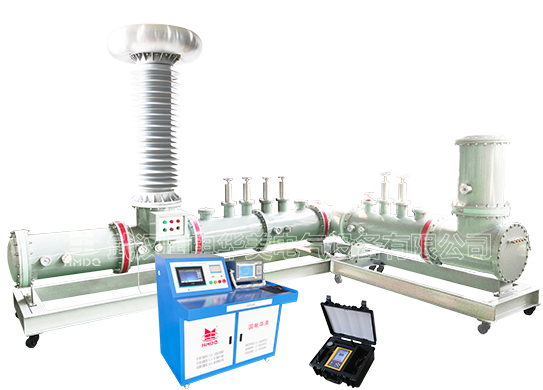

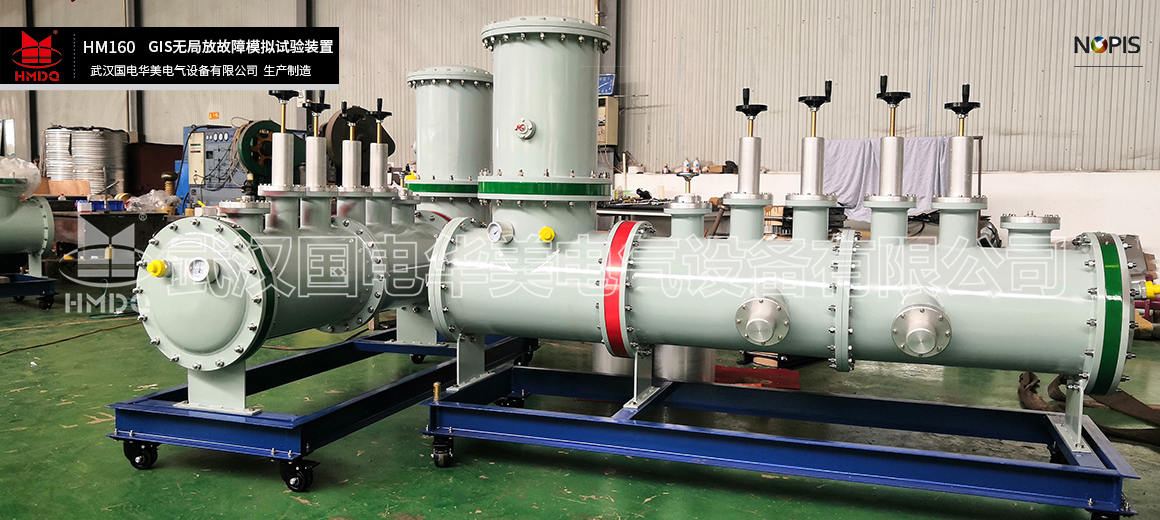

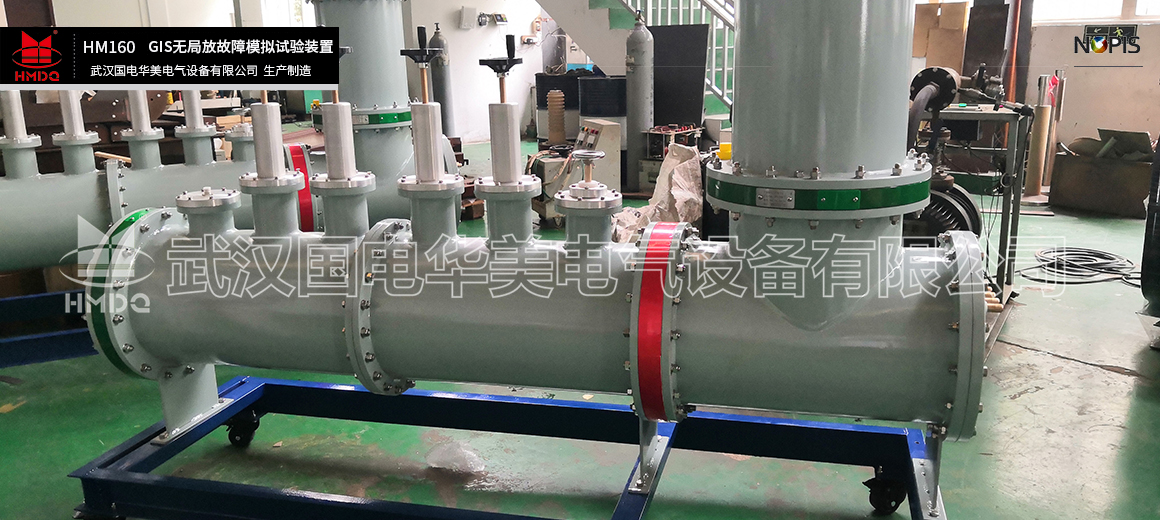

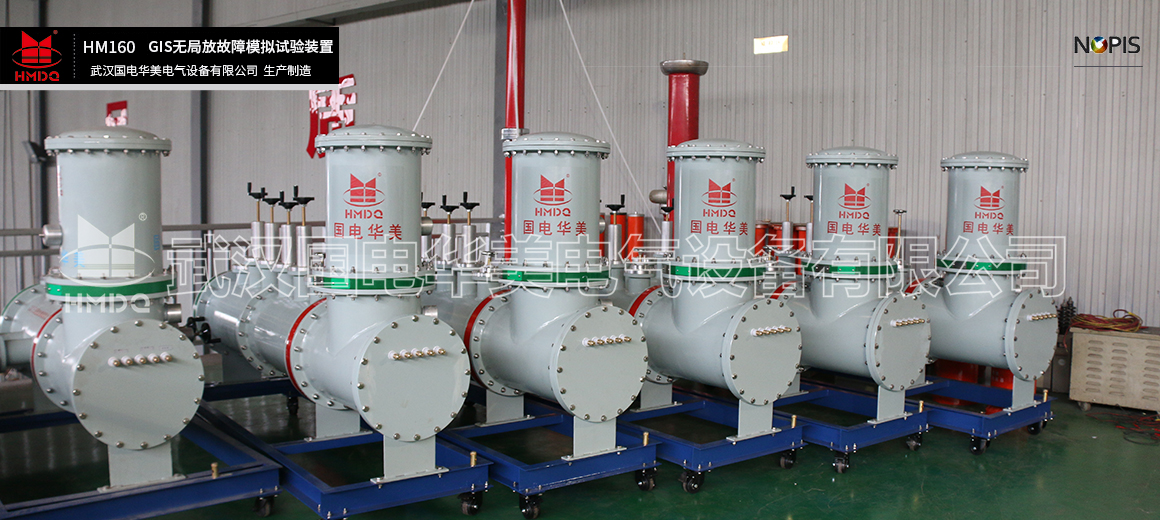

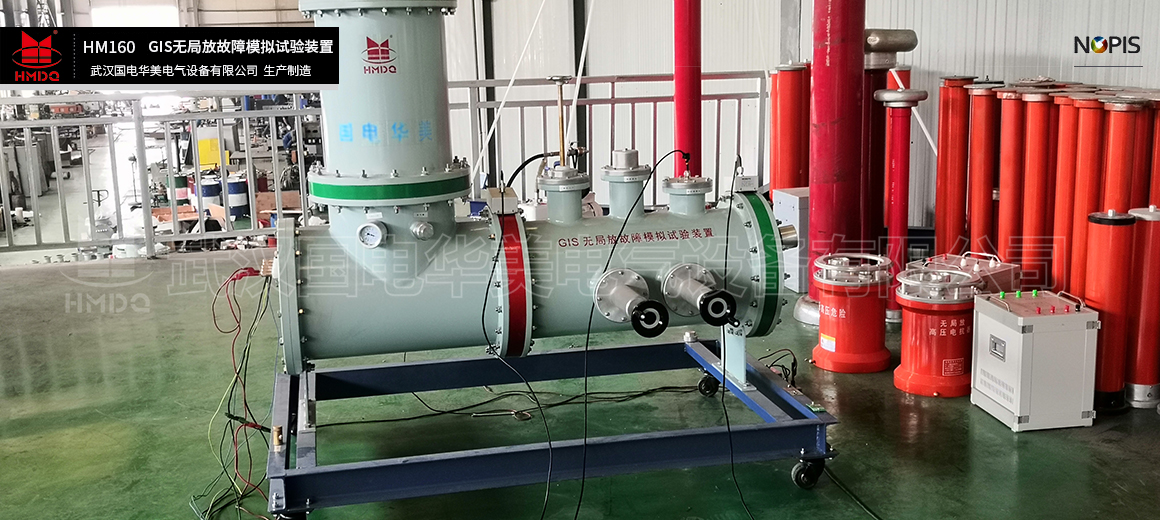

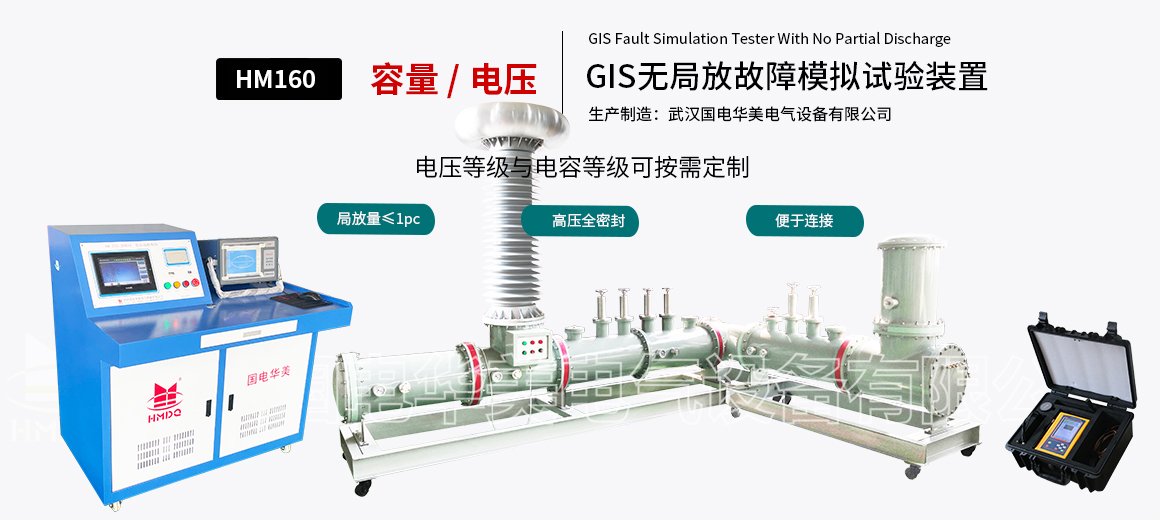

GIS无局放故障模拟试验装置产品图集 Product Atlas

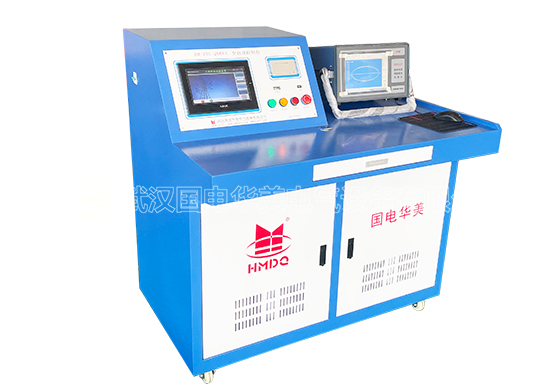

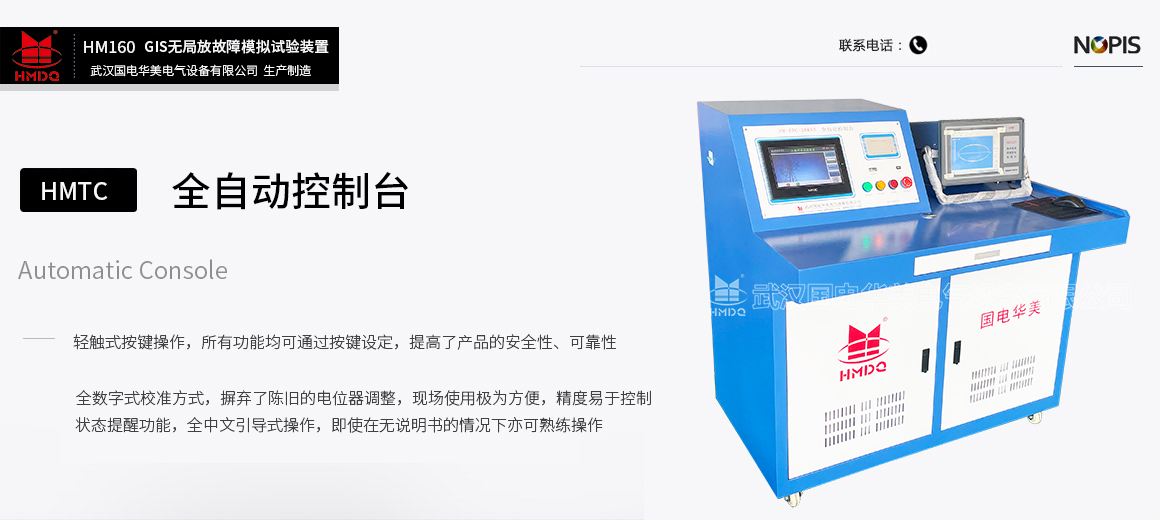

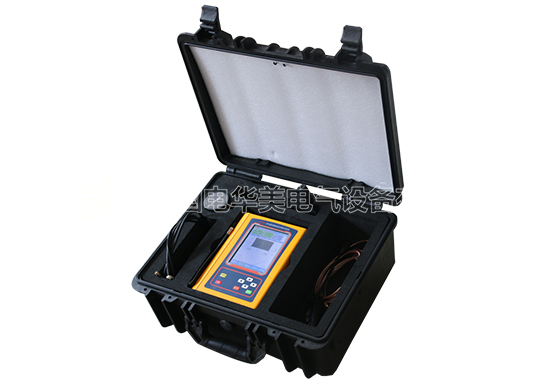

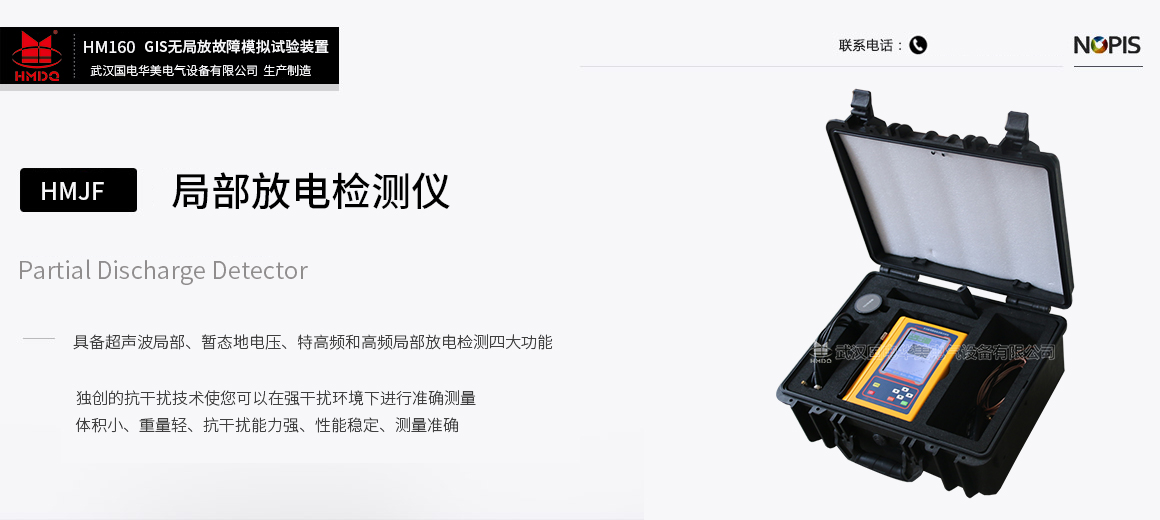

产品附件图
