HM2308绝缘电阻测试仪具有防震、防尘、防潮结构，是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。
数字式绝缘电阻测试仪技术参数 Technical Parameter
- 绝缘电阻：50M(测量线路与外壳间)
- 耐压：AC 10kV 50Hz 1min(测量线路与外壳间)
- 工作温度与湿度：－10℃～+50℃85%RH
- 贮存温度与湿度：－15℃～+55℃90%RH
- 充电电源：220V±10%，50/60 HZ
- 电池供电：19V2600mAH锂离子可充电蓄电池
- 尺寸27×22×15cm
- 重量：3kg
- 显示方式：数字和模拟指针双显
测试量程和精确度
| 功能 | 设置电压 | 测量范围 | 精度 | 分辨率 |
| 绝缘电阻值 | 250V | 1 MΩ～10MΩ | ±10%rdg±5dgt | 0.01MΩ |
| 10 MΩ～1000MΩ | ±10%rdg±5dgt | 0.1MΩ | ||
| 1GΩ～5GΩ | ±20%rdg±5dgt | 0.01GΩ | ||
| 500V | 1 MΩ～10MΩ | ±10%rdg±5dgt | 0.01MΩ | |
| 10 MΩ～1000MΩ | ±10%rdg±5dgt | 0.1MΩ | ||
| 1GΩ～10GΩ | ±20%rdg±5dgt | 0.01GΩ | ||
| 1kV | 1MΩ～10MΩ | ±10%rdg±5dgt | 0.01MΩ | |
| 10 MΩ～1000MΩ | ±10%rdg±5dgt | 0.1MΩ | ||
| 1GΩ～10GΩ | ±10%rdg±5dgt | 0.01GΩ | ||
| 10GΩ～100GΩ | ±20%rdg±5dgt | 0.1GΩ | ||
| 2.5kV | 1 MΩ～10MΩ | ±10%rdg±5dgt | 0.01MΩ | |
| 10 MΩ～1000MΩ | ±10%rdg±5dgt | 0.1MΩ | ||
| 1 GΩ～10GΩ | ±10%rdg±5dgt | 0.01GΩ | ||
| 10 GΩ～200GΩ | ±20%rdg±5dgt | 0.1GΩ | ||
| 5kV | 1 MΩ～10MΩ | ±10%rdg±5dgt | 0.01MΩ | |
| 10 MΩ～1000MΩ | ±10%rdg±5dgt | 0.1MΩ | ||
| 1 GΩ～10GΩ | ±10%rdg±5dgt | 0.01GΩ | ||
| 10 GΩ～500GΩ | ±20%rdg±5dgt | 0.1GΩ | ||
| 设置电压 | 开路/负载电压范围 | |||
| 250v | -5%-+20% | |||
| 500 | -5%-+20% | |||
| 1kV | -5%-+20% | |||
| 2.5kV | -5%-+20% | |||
| 5kV | -5%-+20% | |||
| 短路电流 | ≥5mA | |||
| 吸收比、极化指数 的测量范围 |
测量范围: 0.01 ～9999.99 最大误差: ±(1%RDG＋1d) |
|||
| 带电监视 | 不能超过AC 3kV | |||
数字式绝缘电阻测试仪选型参考 Selection Reference
数字式绝缘电阻测试仪特点优势 -Selection Reference
- 严格按照安全标准设计,输出电压：250v、500v 1000v、2500v、5000v。
- 设备自检功能，能够自动检测测量回路是否正常。
- 本仪器具有实际试品带电电压测量功能、泄露电流测量功能、自动放电功能，通过实际试品带电电压测量功能能直观看出带负载后测试仪表跌落电压是否符合国家要求。
- 可自动测量并记忆R15S、R60S、R10min值,自动显示极化指数（PI）,诱电吸收比（DAR）的测试值和测试时间。
- BURN测试模式，对于出现短路故障（绝缘电阻很小时）可以通过此种模式进行尝试性烧穿。
- 仪表及手册中的“”安全警告标志，使用者必须严格依照本手册内容进行安全操作。
- 模拟指针与数字显示共存，数字反映被试品绝缘电阻的精确度，模拟指针能反映测试过程中绝缘电阻的动态变化。
- 升压时告警功能，蜂鸣器警示有高压输出，远离试验场地，试验完毕警示声音自动停止。
- 设备自检短路故障诊断功能。
- 电池电量符号显示和欠压报警保护功能（智能电池充电管理）。
- 自动关机功能：测量结束过10分钟无任何操作自动关机。
- 短路保护，短路状态下泄漏电流大停止测试。

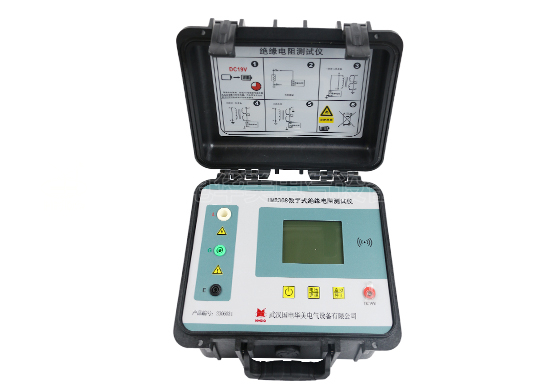

数字式绝缘电阻测试仪产品图集 Product Atlas
产品附件图
