HMCXZW非局部放电变频电源串联谐振试验系统由非局部放电变频电源、升压变压器、补偿电抗器和电容分压器组成。变压器局部放电、感应耐压试验系统采用感应方式进行试验。它通过应用并联谐振原理，通过改变测试电路的频率，对测试对象的LV侧施加电压，产生较大的励磁电流。串联连接谐振测试系统由变频电源、励磁变压器、高压电抗器和电容分压器组成。被试对象的电容和电抗器形成串联谐振连接。分压器与测试对象串行连接，用于测量谐振电压并充当过压保护信号。调频功率输出通过励磁变压器耦合到串联谐振电路，提供励磁功率。
该测试系统不存在启动电流过大的问题。小容量的电源，能够完成相当于电源30 ~ 60倍的测试。这极大地解决了现场测试电源容量差的问题。
该测试系统不存在启动电流过大的问题。小容量的电源，能够完成相当于电源30 ~ 60倍的测试。这极大地解决了现场测试电源容量差的问题。
无局放串联谐振试验装置技术参数 Technical Parameter
环境条件
- 海拔高度≤2000m
- 环境温度:-10℃~ 40℃
- 相对湿度≤90%
- 阳光强度:0.1% w /平方厘米
- Max。每日温度范围<25℃
- 没有导电尘埃
- 无火灾、爆炸危险
- 无腐蚀金属或绝缘气体存在
- 提供可靠的接地点
- 位置梯度≤5°
- 存储位置:室内
- 储存环境温度:-20℃~50℃，相对湿度≤90%
- 电源输入:三相380V±10% 50Hz;
- 电压输出:线电压0~350V，连续可调
- 电流输出:857A(电阻性)
- 输出功率:300千瓦
- 输出方式:单相
- 频率可调范围:20~330Hz
- 频率可调精度:0.1Hz
- 频率稳定度:0.01赫兹
- 满负荷连续工作时间:180min
- 局部放电能力≤10pC
- 噪声等级:< 85dB
- 供电电压:AC ~ 220V
- 高压测量输入电压:AC 0~200V
- 高压测量输入电压精度:1%
- 高压测量输入阻抗电压:2MΩ
无局放串联谐振试验装置选型参考 Selection Reference
无局放串联谐振试验装置特点优势 -Selection Reference
- 该装置安全可靠，集过压保护、过流保护、放电(击穿)保护、试验断电保护、零电压启动保护、过热保护等各种保护于一体。当上述任何一种保护作用时，装置将阻断试验电压输出并切断主电路电源，以保证试验人员、试验对象和试验系统的安全。
- 操作简单方便，连接简单。
- 体积小，重量轻，操作灵活，适合现场使用。
- 采用微电脑控制，输出稳定性好，可靠性高。
- 高电压输出正弦波失真小于1%，对测试对象无损伤。

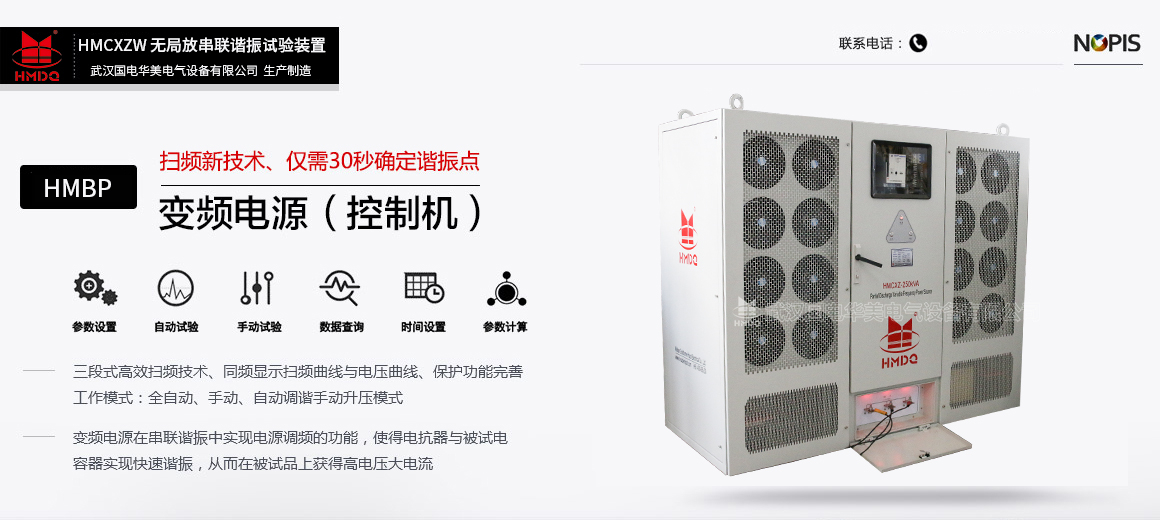

无局放串联谐振试验装置产品图集 Product Atlas
产品附件图
