HM6080高压开关机械特性测试仪可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。高压开关机械特性测试仪测量数据稳定，抗干扰性强，可在500KV等级及以下电站做实验，接线方便，操作简单，是高压开关检修试验最方便的工具。
高压开关机械特性测试仪技术参数 Technical Parameter
| 时间测量 | |
| 12路固有分闸（合闸）时间 | |
| 分闸（合闸）相内不同期 | |
| 分闸（合闸）相间不同期 | |
| 合闸（分闸）弹跳时间（弹跳次数） | |
| 测试范围：0.01ms～20s，分辨率：0.01ms | |
| 测试范围：20s～200s，分辨率：0.1ms | |
| 在200ms以内准确率：(0.1%t±0.1)ms | |
| 合闸电阻测量 | 6路固有分闸（合闸）时间 |
| 分闸（合闸）相内不同期 | |
| 分闸（合闸）相间不同期 | |
| 合闸电阻投入时间 | |
| 石墨开关测量 | 3/6路固有分闸（合闸）时间（选配） |
| 分闸（合闸）相内不同期 | |
| 分闸（合闸）相间不同期 | |
| 测量电流：10A/30（选配） | |
| 测量范围 | 10～10KΩ分辨率0.1Ω，准确度：5%±1个字 |
| 速度测量 | 刚分（刚合）速度 |
| 指定时间段（行程段或角度段）平均速度 | |
| 测速范围 | 1mm传感器 0.01～25.00m/s， |
| 0.1mm传感器 0.001～2.50m/s | |
| 0.5°角度传感器 1周波/ 0.5° | |
| 行程测量 | 动触头行程（行程） |
| 接触行程（开距） | |
| 过冲行程或反程（超程） | |
| 传感器 | 直线传感器：50mm，分辨率:0.1mm，测量范围：0-50mm |
| 360线传感器：360о，分辨率:0.5о测量范围：0-1000mm | |
| 电流 | 最大电流输出为20A(选配30A）最小分辨率：0.01A |
| 仪器电源 | AC/DC 220V ± 10%；50Hz ± 2% |
| 内部直流电源 | 输出DC15～265V连续可调，输出电流：≤ 20A(短时) |
| 隔离开关测量范围 | ⑴、电压输出：DC15～265V（可调） |
| ⑵、电源输出时间：0.01-20秒（可设置） | |
| ⑶、断口信号最大采集时间为200秒 | |
| ⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数 | |
| 主机尺寸 | 380×280×170mm3 |
| 使用环境 | -20℃~+50℃ |
| 相对湿度 | ≤90% |
高压开关机械特性测试仪选型参考 Selection Reference
高压开关机械特性测试仪特点优势 -Selection Reference
- 适用于国内外各型真空开关、油开关、SF6开关、隔离开关、GIS组合电器的机械、电气特性测试。
- 每个测试通道均具备良好的感应电泄放保护电路，在500kV变电站母线带电的情况下可靠测试。
- 可测试12路金属主触头，6路辅助接点（干接点和湿接点均可）的时间参数。
- 可测试6路带合阻的触头的合闸电阻值以及投入时间。
- 可测试西门子石墨触头开关，能准确测试石墨触头开关断口运动过程中的动态电阻波形和时间参数。
- 能准确测试双端接地的普通开关和GIS组合电器的动态电阻波形，时间参数。
- 具备三路模拟量行程传感器、三路数字量行程传感器和三路加速度传感器测试接口。
- 一次测试可显示合闸、分闸、合分、分合、分合分过程中的所有时间，行程、速度波形以及数据报表。
- 能够编辑保存100组各种速度定义的开关型号，方便测试。
- 内置大功率隔离式可调压直流电源，可进行动作电压测试，长时间的机械寿命测试（达一万次）以及用于电机储能。
- 仪器具备完善的机内历史数据管理功能，通过U盘接口方便现场数据的导出导入和软件升级。
- 通过USB通讯接口和以太网接口可以进行上位机操作和远程升级。
- 仪器配备大尺寸高亮真彩色液晶屏，一键飞梭和24键键盘，以提供更高效的人机交互接口。
- PC端测试管理软件可以对测试数据进行更深入的分析，生成包络线和中英文标准测试报告。
- 仪器支持多种种操作界面，可选配简体中文或英文操作界面。

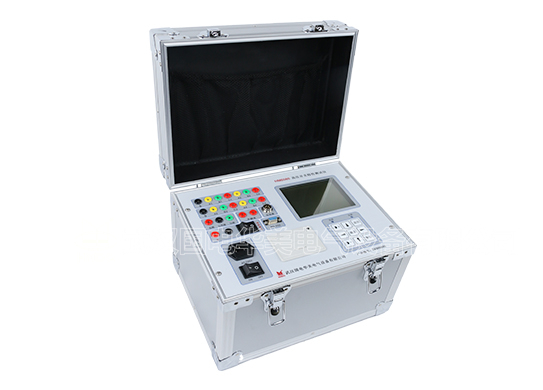

高压开关机械特性测试仪产品图集 Product Atlas
产品附件图
