高压开关机械特性测试仪可针对各种电压等级的少油开关、多油开关、真空开关、六氟化硫开关等高压断路器的机械动特性参数进行有效测量。
参考标准：依据最新的标准GB1984-2003《高压交流断路器》及DL/T846.3-2004电力行业标准《高电压测试设备通用技术条件》第3部分
功能：高压开关机械特性测试仪适用于国内外生产的SF6开关、GIS组合电器、真空开关、油开关、真空接触器、特种断路器（列车断路器）。同时可测12路金属触头断口、6路主断口和6路辅助断口。断路器动作一次，得到时间、弹跳次数及时间、速度、线圈电流及线圈电阻等数据及波形。具有储能、自动和手动低跳试验、断路器寿命试验以及（闭锁电源和干接点控制选配）等功能。
高压开关动特性测试仪技术参数 Technical Parameter
| 型号 | HM6080 | |
| 名称 | 高压开关机械特性测试仪 | |
| 时间测量 | 12路 固有分闸（合闸）时间 | |
| 分闸（合闸）相内不同期 | ||
| 分闸（合闸）相间不同期之差（0～99ms） | ||
| 合闸（分闸）弹跳时间（弹跳次数） | ||
| 内触发测试范围：0.01ms～10000ms | 分辨率：0.01ms | |
| 外触发测试范围：0.01ms～20000ms | 999ms以内，分辨率：0.01ms | |
| 1000-9999ms，分辨率：0.1ms | ||
| 10000ms以上，分辨率：1ms | ||
| 在200ms以内准确率：0.05%±1个字 | ||
| 速度测量 | 刚分（刚合）速度 | |
| 指定时间段（行程段或角度段）平均速度 | ||
| 测速范围 | 1mm传感器 0.01～25.00m/s | |
| 0.1mm传感器 0.001～2.50m/s | ||
| 345°角度传感器 1周波/ 0.01° | ||
| 行程测量 | 动触头行程（行程）、接触行程（开距）、超行程、过冲行程或反弹行程 | |
| 测量范围 | 直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm | |
|
可选配100-1000mm任意长度的直线传感器 |
||
| 旋转传感器：345°旋转传感器，测量范围：0-1000mm，分辨率:0.1°。 | ||
| 电流电阻范围 | 最大电流30A,分辨率：0.01A，电阻1000Ω，分辨率：0.01Ω。 | |
| 直流电源输出 | DC 20～270V连续可调，DC220V≤ 20A(短时)。功率：4400W。 | |
| 外触发触发电压 | AC / DC10-300V，电流 ≤ 120A | |
| 隔离开关或储能到位断路器 测量范围 |
⑴、电压输出：DC 20～270V（可调）； | |
| ⑵、电源输出时间：0.01-10秒（可设置）； | ||
| ⑶、断口信号最大采集时间为10秒； | ||
| ⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数 | ||
| 仪器电源 | AC 220V ± 10%；50Hz ± 10% | |
| 主机体积 | 360×260×170mm | |
| 使用环境 | 温度：-20℃~+50℃，湿度：≤90% | |
高压开关动特性测试仪选型参考 Selection Reference
高压开关动特性测试仪特点优势 -Selection Reference
- 先进的EMC布局，内部实行强弱电相分离，具有*的抗干扰能力。
- 采用全进口贴片技术，保证测量的精确度，控制仪器在运输和使用中的损坏率。
- 时间测量为3-12个通道，每个通道计时都是独立的。
- 全中文操作界面，超大耐高温防太阳辐射液晶显示，屏幕自动显示12个断口状态，并提示下一步的操作。
- 仪器自动识别并带有指示灯指示合/分闸状态（非脉冲式），操作简单方便。
- 仪器自带15A操作电源，纹波系数小，性能相当优越，现场只须220V交流电即可进行试验。
- 全自动低电压试验，只需设定一个电压值，不需人为进行操作。
- 高速热敏打印机，*存储功能，节约您的宝贵时间。
- 过电流保护功能：用户不必担心接错线而损坏设备和仪器。
- 重合闸测试：一次性测量金属短接和无电流时间。
- 配有直线和角速度传感器，满足真空、少油、多油、SF6、负荷、GIS等6KV-750KV，开关测试，测试结果可进行智能分析，数据可进行掉电保存。
- 内同步与外同步：两种方式满足直流与交流或负荷开关的不同需求。

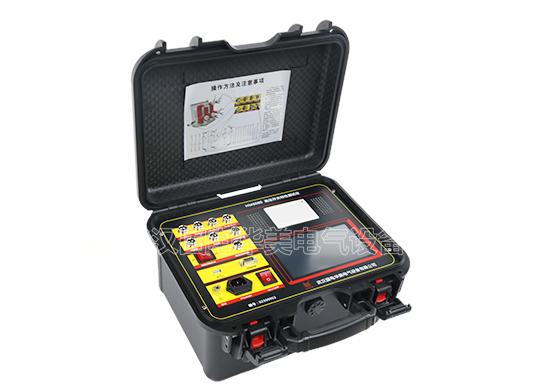

高压开关动特性测试仪产品图集 Product Atlas
产品附件图
