【型号】：油浸式试验变压器有两种不同的规格：HMYDJ（交流油浸式试验变压器）或HMYDJZ（交直流油浸式试验变压器）。
【定制】：油浸式试验变压器可按需定制，电压10kV~300kV，容量：3kVA~300kVA
【特点】：国电华美根据 《DL/T848.2-2004高压试验装置通用技术条件-第2部分：工频高压试验装置》的试验标准，专门研制生产的新型油浸式试验变压器，具有体积小、重量轻、结构紧凑、功能全、通用性强和使用简单、方便等特点，并广泛适用于电力系统、工矿企业、科研部门、发电检修部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。
油浸式试验变压器技术参数 Technical Parameter
| 【HMYDJ系列】- 油浸式试验变压器、规格 | 容量(kVA) | 高压电压(kV) | 高压电流(mA) | 低压输入 | 变比(高/仪) | 温升℃(30分钟) | |
| 电压(V) | 电流(A) | ||||||
| 3kVA/10kV油浸式试验变压器 | 3kVA | 10kV | 300mA | 200 | 15 | 100 | 10 |
| 6kVA/10kV油浸式试验变压器 | 6kVA | 10kV | 600mA | 200 | 30 | 100 | 10 |
| 40kVA/80kV油浸式试验变压器 | 40kVA | 80kV | 500mA | 400 | 1000 | 800 | 10 |
| 20kVA/50kV油浸式试验变压器 | 20kVA | 50kV | 400mA | 400 | 50 | 500 | 10 |
| 30kVA/50kV油浸式试验变压器 | 30kVA | 50kV | 600mA | 400 | 70 | 500 | 10 |
| 50kVA/50kV油浸式试验变压器 | 50kVA | 50kV | 1000mA | 400 | 125 | 500 | 10 |
| 5kVA/50kV油浸式试验变压器 | 5kVA | 50kV | 100mA | 200 | 25A | 100 | 10 |
| 5kVA/100kV油浸式试验变压器 | 5kVA | 100kV | 50mA | 200 | 25 | 1000 | 10 |
| 10kVA/100kV油浸式试验变压器 | 10kVA | 100kV | 100mA | 200 | 50 | 1000 | 10 |
| 20kVA/100kV油浸式试验变压器 | 20kVA | 100kV | 200mA | 400 | 50 | 1000 | 10 |
| 30kVA/100kV油浸式试验变压器 | 30kVA | 100kV | 300mA | 400 | 75 | 1000 | 10 |
| 50kVA/100kV油浸式试验变压器 | 50kVA | 100kV | 500mA | 400 | 125 | 1000 | 10 |
| 20kVA/150kV油浸式试验变压器 | 20kVA | 150kV | 133mA | 400 | 50 | 1500 | 10 |
| 30kVA/150kV油浸式试验变压器 | 30kVA | 150kV | 200mA | 400 | 70 | 1500 | 10 |
| 50kVA/150kV油浸式试验变压器 | 50kVA | 150kV | 333mA | 400 | 125 | 1500 | 10 |
| 100kVA/150kV油浸式试验变压器 | 100kVA | 150kV | 667mA | 400 | 250 | 1500 | 10 |
| 50kVA/200kV油浸式试验变压器 | 50kVA | 200kV | 250mA | 400 | 125 | 2000 | 10 |
| 100kVA/200kV油浸式试验变压器 | 100kVA | 200kV | 500mA | 400 | 250 | 2000 | 10 |
| 150kVA/200kV油浸式试验变压器 | 150kVA | 200kV | 750mA | 400 | 395 | 2000 | 10 |
| 200kVA/200kV油浸式试验变压器 | 200kVA | 200kV | 1000mA | 400 | 375 | 2000 | 10 |
| 300kVA/200kV油浸式试验变压器 | 300kVA | 200kV | 1500mA | 400 | 750 | 2000 | 10 |
| 50kVA/300kV油浸式试验变压器 | 50kVA | 300kV | 170mA | 400 | 125 | 3000 | 10 |
| 100kVA/300kV油浸式试验变压器 | 100kVA | 300kV | 333mA | 400 | 250 | 3000 | 10 |
| 150kVA/300kV油浸式试验变压器 | 150kVA | 300kV | 500mA | 400 | 375 | 3000 | 10 |
| 200kVA/300kV油浸式试验变压器 | 200kVA | 300kV | 667mA | 400 | 500 | 3000 | 10 |
| 300kVA/300kV油浸式试验变压器 | 300kVA | 300kV | 3000mA | 400 | 750 | 3000 | 10 |
油浸式试验变压器选型参考 Selection Reference
油浸式试验变压器特点优势 -Selection Reference
- 高压试验变压器选材优良，质量可靠，稳定性好
- 电压裕度大，电晕声小，局放小
- 采用新式绝缘材料，体积小，重量轻便

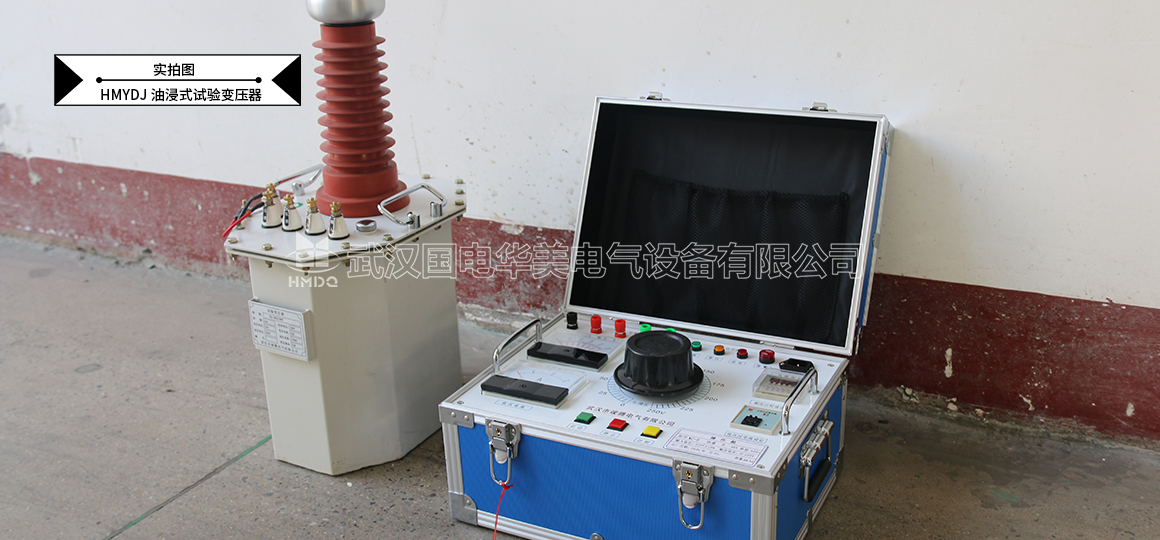

油浸式试验变压器产品图集 Product Atlas
产品附件图
